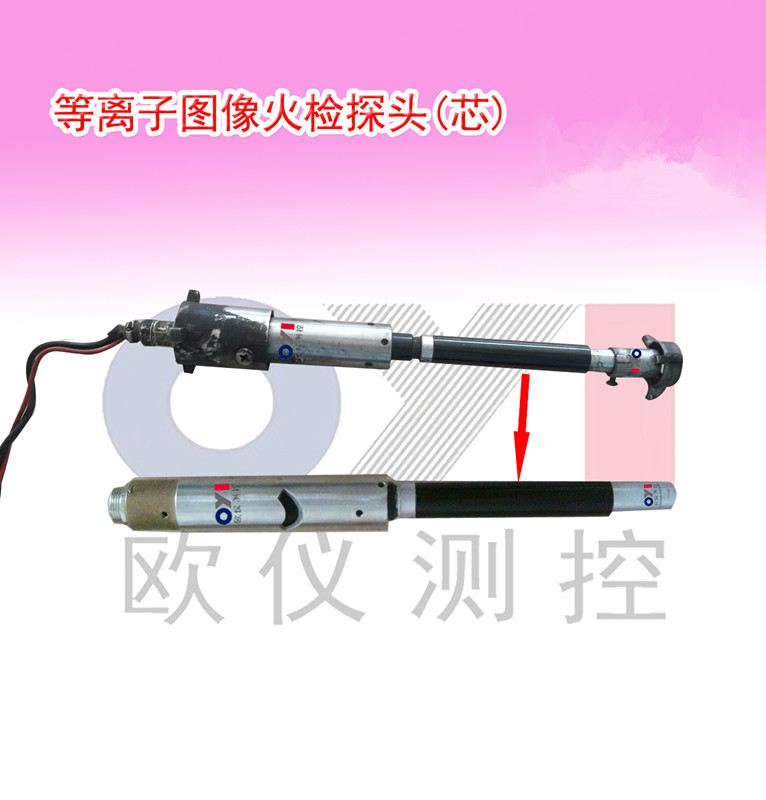

YTF-6L圖像火檢探頭
1、YTF-6L圖像火檢探頭安裝在二次風道內。哈夫節導管焊接在二次風箱外壁上,偏心支架焊接在二次風箱出口附近,探頭外套管穿過哈夫節導管和偏心支架焊接。探頭前端距離燃燒器噴口≥50mm。在不影響視角情況下可多縮入一些。如果難以避開偷看,應該力求做到偷看火焰小于檢測火焰,偷看火焰與檢測火焰不重疊。
2、安裝時要注意探頭下方一定距離內不能有任何障礙物,防止鍋爐膨脹時探頭隨爐體下沉碰到障礙物兒損壞。探頭前段應六足夠空間,便于維修拆卸。
3、視頻和電源線長度足夠,但不能過長,保證爐體下沉時不被拉斷同時減少信號衰減。視頻電纜的敷設應避開爐前高溫和動力電纜。
4、對正壓運行的鍋爐,安裝YTF-6L圖像火檢探頭時必須選用密封夾。
5、探頭前段的視頻和電源電纜必須套金屬軟管。
6、如安裝探頭的二次風道前方空間太小,應增加探頭內外套管的撓段長度。
7、參與FSSS保護功能的火檢探頭必須裝在二次風道內,其哈夫節導管不通冷卻風。不參與保護,僅用于觀測火焰的探頭通常裝在爐壁上,此時哈夫節導管通冷卻風。
8、對二次風道灰分高的鍋爐,應考慮灰分對探頭的磨損,探頭需要增加防磨套管。

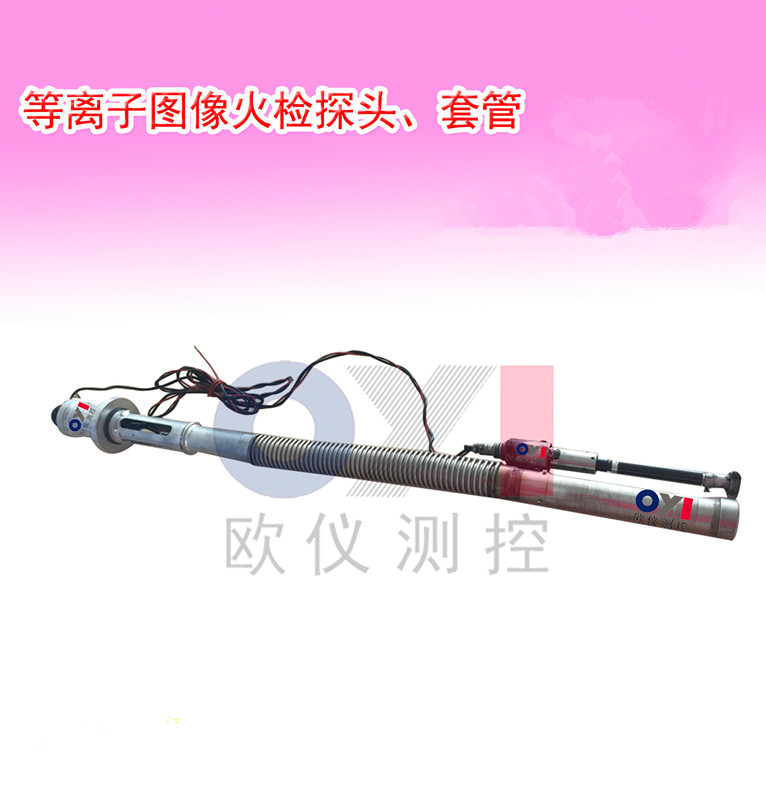

YTF-6L圖像火檢探頭、套管
